Раздвижные телескопические двери с одной подвижной створкой и фрамугой и приводом ad-sp-telescope в Тюмене

Раздвижные телескопические двери DoorHan-Тюмень с двумя подвижными створками и фрамугой устанавливается с приводом AD-SP-TELESCOPE.

Дверная система предназначена для организации прохода большого потока людей через входной проем с ограниченной шириной пристенка.

Конструкция наших раздвижных дверей проста в сборке и, что важно, увеличивает световой просвет.

Раздвижные телескопические двери ДорХан в Тюмене доступны в 14 цветах RAL.

Установка раздвижных дверей ДорХан-Тюмень улучшит пропускную способность и в коммерческом, и в производственных зданиях и медицинских учреждених.
Комплект телескопической двери (две подвижные и одна подвижная лайтстворки и фрамуга) для привода ad-sp-telescope,
Комплект телескопической двери (две подвижные и одна подвижная лайтстворки и фрамуга) для привода ad-sp-telescope,
Комплект телескопической двери (две подвижные и одна подвижная лайтстворки и фрамуга) для привода ad-sp-telescope,
Комплект телескопической двери (две подвижные и одна подвижная лайтстворки и фрамуга) для привода ad-sp-telescope,
Комплект телескопической двери (две подвижные и одна подвижная лайтстворки и фрамуга) для привода ad-sp-telescope,
Комплект телескопической двери (две подвижные и одна подвижная лайтстворки и фрамуга) для привода ad-sp-telescope,
Комплект телескопической двери (две подвижные и одна подвижная лайтстворки и фрамуга) для привода ad-sp-telescope,
Комплект телескопической двери (две подвижные и одна подвижная лайтстворки и фрамуга) для привода ad-sp-telescope,
Комплект телескопической двери (две подвижные и одна подвижная лайтстворки и фрамуга) для привода ad-sp-telescope,
Комплект телескопической двери (две подвижные и одна подвижная лайтстворки и фрамуга) для привода ad-sp-telescope,
Комплект телескопической двери (две подвижные и одна подвижная лайтстворки и фрамуга) для привода ad-sp-telescope,
Комплект телескопической двери (две подвижные и одна подвижная лайтстворки и фрамуга) для привода ad-sp-telescope,
Таблица размеров
Цвета
Комплектация
Конструкция
Подготовка объекта
Монтаж
Параметр
Показатель
Ширина проема, мм
от 1 540 до 6 200
Высота проема, мм
от 2 205 до 4 000
Притолока, мм
не требуется
RAL 9016 (белый)
RAL 9016 (белый)
RAL 9006 (металлик гладкий)
RAL 9006 (металлик гладкий)
RAL 7004 (серый)
RAL 7004 (серый)
RAL 1014 (бежевый)
RAL 1014 (бежевый)
RAL 2004 (оранжевый)
RAL 2004 (оранжевый)
RAL 3020 (красный)
RAL 3020 (красный)
RAL 3005 (бордовый)
RAL 3005 (бордовый)
RAL 6018 (салатовый)
RAL 6018 (салатовый)
RAL 6005 (зеленый)
RAL 6005 (зеленый)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (синий)
RAL 5005 (синий)
RAL 8017 (коричнево-красный)
RAL 8017 (коричнево-красный)
RAL 9005 (черный)
RAL 9005 (черный)
RAL 8014 (коричневый)
RAL 8014 (коричневый)
Базовая
Дополнительная
Электродвигатeль (арт. AD-01SP)
Электродвигатeль (арт. AD-01SP)
Контроллер (арт. AD-03SP)
Контроллер (арт. AD-03SP)
Переключатель режимов с дисплеем (арт. AD-08SP)
Переключатель режимов с дисплеем (арт. AD-08SP)
Датчик движения (арт. AD-06, 1 шт.)
Датчик движения (арт. AD-06, 1 шт.)
Комбинированный датчик движения и безопасности (арт. AD-34, 1 шт.)
Комбинированный датчик движения и безопасности (арт. AD-34, 1 шт.)
Натяжной ролик (арт. AD-14SP, 1 шт.)
Натяжной ролик (арт. AD-14SP, 1 шт.)
* Комплект кареток (4 шт.) для внешних створок в приводе AD-SP-TELESCOPE
* Комплект кареток (4 шт.) для внешних створок в приводе AD-SP-TELESCOPE
* Комплект кареток (4 шт.) для внутренних створок в приводе AD-SP-TELESCOPE
* Комплект кареток (4 шт.) для внутренних створок в приводе AD-SP-TELESCOPE
Комплект боковых крышек короба (арт. AD-16SPTel, 2 шт.) в AD-SP-TELESCOPE
Комплект боковых крышек короба (арт. AD-16SPTel, 2 шт.) в AD-SP-TELESCOPE
Приводной ремень (арт. AD-17, 11 м)
Приводной ремень (арт. AD-17, 11 м)
* Комплект стопоров (2 шт.) в приводе AD-SP-TELESCOPE
* Комплект стопоров (2 шт.) в приводе AD-SP-TELESCOPE
Комплект держателей ремня (арт. AD-20SP, 2 шт.)
Комплект держателей ремня (арт. AD-20SP, 2 шт.)
Нижняя направляющая в пол (арт. TPP-001-32D, 2 шт.)
Нижняя направляющая в пол (арт. TPP-001-32D, 2 шт.)
Короб с крышкой (арт. AHDS35 2019-2023) для привода AD-SP-TELESCOPE
Короб с крышкой (арт. AHDS35 2019-2023) для привода AD-SP-TELESCOPE
Рельс с уплотнителем  (арт. AHDS35 2023 c AD-29TEL, 2 шт.) для привода AD-SP-TELESCOPE
Рельс с уплотнителем (арт. AHDS35 2023 c AD-29TEL, 2 шт.) для привода AD-SP-TELESCOPE
Профиль под фотоэлемент (арт. AHDS35 0213, 2 шт.)
Профиль под фотоэлемент (арт. AHDS35 0213, 2 шт.)
Профиль ствoрки вертикальный с вырубкой в торце 30 × 35 мм (арт. AHDS35 0106.FREZ)
Профиль ствoрки вертикальный с вырубкой в торце 30 × 35 мм (арт. AHDS35 0106.FREZ)
Профиль створки горизонтальный 64 × 35 мм (арт. AHDS35 0108)
Профиль створки горизонтальный 64 × 35 мм (арт. AHDS35 0108)
Комплект закладных пластин (арт. AD-100KIT, 2 комп.)
Комплект закладных пластин (арт. AD-100KIT, 2 комп.)
AD-07SP-TEL — комплект электрозамка для телескопических дверей (без расцепителя) обеспечивает надeжную защиту от несанкционированного проникновения
AD-07SP-TEL — комплект электрозамка для телескопических дверей (без расцепителя) обеспечивает надeжную защиту от несанкционированного проникновения
AD-27 — аккумулятoрная батарея (емкость 2,0 Аh) обеспечивает бесперебойную работу двери без внешнего питания в течение 15–30 минут (170 циклов)
AD-27 — аккумулятoрная батарея (емкость 2,0 Аh) обеспечивает бесперебойную работу двери без внешнего питания в течение 15–30 минут (170 циклов)
AD-30 — беспроводная (локтевая) кнопка PUSH. Используется для ручного контактного управления дверью вместо датчика движения (открывание двери путем нажатия на кнопку)
AD-30 — беспроводная (локтевая) кнопка PUSH. Используется для ручного контактного управления дверью вместо датчика движения (открывание двери путем нажатия на кнопку)
AD-31 — бесконтактная инфракрасная кнопка. Используется для ручного бесконтактного управления дверью вместо датчика движения (от 1 до 15 см)
AD-31 — бесконтактная инфракрасная кнопка. Используется для ручного бесконтактного управления дверью вместо датчика движения (от 1 до 15 см)
AD-32 — переключатель режимов работы с ключом (5 режимов). Используется вместо переключателя режимов с дисплеем и обеспечивает ограниченный доступ к управлению дверью
AD-32 — переключатель режимов работы с ключом (5 режимов). Используется вместо переключателя режимов с дисплеем и обеспечивает ограниченный доступ к управлению дверью
AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку безопасности в проеме
AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку безопасности в проеме
AD-09 — комплект фотоэлементов, обеспечивающий безопасность в проеме двери
AD-09 — комплект фотоэлементов, обеспечивающий безопасность в проеме двери
  1. Профиль cтворки вертикальный
  2. Профиль cтворки горизонтальный
  3. Штапик
  4. Заполнение 8, 9 мм (со штапиком) или 24 мм (без штапика)
  5. Уплотнитель внутренний
  6. Уплотнитель внешний
  7. Уплотнитель центральный
  1. Параметры проема:
    Н — высота проема (расстояние от чистого пола до верха проема);
    В — ширина проема (расстояние от левого края до правого края проема);
    h — высота притолоки (расстояние от верха проема до потолка).
    Замер притолоки, проема по ширине и высоте выполняется минимум в двух местах. За итоговый размер всегда принимается наименьшая величина.
  2. Для кaчественного монтажа конструкции и для ее надежного функционирования в дальнейшем, необходимо осуществить подготовку проема помещения. Существуют определенные требования к чистоте проема:
    Проем должен иметь прямоугольную форму.
    Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
    Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м.
    Вертикальная и горизонтальная поверхности должны быть ровными с отклонением до 1 мм на 1 м.
    Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения.
    Притолока и боковые пристенки должны быть в одной плоскости.
    Обрамление проема должно быть в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.
Таблица размеров
Наименование
Значение
Ширина проема, мм
от 1 540 до 6 200
Высота проема, мм
от 2 205 до 4 000
Притолока, мм
не требуется
Цвета
RAL 9016 (белый)
RAL 9016 (белый)
RAL 9006 (металлик гладкий)
RAL 9006 (металлик гладкий)
RAL 7004 (серый)
RAL 7004 (серый)
RAL 1014 (бежевый)
RAL 1014 (бежевый)
RAL 2004 (оранжевый)
RAL 2004 (оранжевый)
RAL 3020 (красный)
RAL 3020 (красный)
RAL 3005 (бордовый)
RAL 3005 (бордовый)
RAL 6018 (салатовый)
RAL 6018 (салатовый)
RAL 6005 (зеленый)
RAL 6005 (зеленый)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (синий)
RAL 5005 (синий)
RAL 8017 (коричнево-красный)
RAL 8017 (коричнево-красный)
RAL 9005 (черный)
RAL 9005 (черный)
RAL 8014 (коричневый)
RAL 8014 (коричневый)
Комплектация
Электродвигатeль (арт. AD-01SP)
Электродвигатeль (арт. AD-01SP)
Контроллер (арт. AD-03SP)
Контроллер (арт. AD-03SP)
Переключатель режимов с дисплеем (арт. AD-08SP)
Переключатель режимов с дисплеем (арт. AD-08SP)
Датчик движения (арт. AD-06, 1 шт.)
Датчик движения (арт. AD-06, 1 шт.)
Комбинированный датчик движения и безопасности (арт. AD-34, 1 шт.)
Комбинированный датчик движения и безопасности (арт. AD-34, 1 шт.)
Натяжной ролик (арт. AD-14SP, 1 шт.)
Натяжной ролик (арт. AD-14SP, 1 шт.)
* Комплект кареток (4 шт.) для внешних створок в приводе AD-SP-TELESCOPE
* Комплект кареток (4 шт.) для внешних створок в приводе AD-SP-TELESCOPE
* Комплект кареток (4 шт.) для внутренних створок в приводе AD-SP-TELESCOPE
* Комплект кареток (4 шт.) для внутренних створок в приводе AD-SP-TELESCOPE
Комплект боковых крышек короба (арт. AD-16SPTel, 2 шт.) в AD-SP-TELESCOPE
Комплект боковых крышек короба (арт. AD-16SPTel, 2 шт.) в AD-SP-TELESCOPE
Приводной ремень (арт. AD-17, 11 м)
Приводной ремень (арт. AD-17, 11 м)
* Комплект стопоров (2 шт.) в приводе AD-SP-TELESCOPE
* Комплект стопоров (2 шт.) в приводе AD-SP-TELESCOPE
Комплект держателей ремня (арт. AD-20SP, 2 шт.)
Комплект держателей ремня (арт. AD-20SP, 2 шт.)
Нижняя направляющая в пол (арт. TPP-001-32D, 2 шт.)
Нижняя направляющая в пол (арт. TPP-001-32D, 2 шт.)
Короб с крышкой (арт. AHDS35 2019-2023) для привода AD-SP-TELESCOPE
Короб с крышкой (арт. AHDS35 2019-2023) для привода AD-SP-TELESCOPE
Рельс с уплотнителем  (арт. AHDS35 2023 c AD-29TEL, 2 шт.) для привода AD-SP-TELESCOPE
Рельс с уплотнителем (арт. AHDS35 2023 c AD-29TEL, 2 шт.) для привода AD-SP-TELESCOPE
Профиль под фотоэлемент (арт. AHDS35 0213, 2 шт.)
Профиль под фотоэлемент (арт. AHDS35 0213, 2 шт.)
Профиль ствoрки вертикальный с вырубкой в торце 30 × 35 мм (арт. AHDS35 0106.FREZ)
Профиль ствoрки вертикальный с вырубкой в торце 30 × 35 мм (арт. AHDS35 0106.FREZ)
Профиль створки горизонтальный 64 × 35 мм (арт. AHDS35 0108)
Профиль створки горизонтальный 64 × 35 мм (арт. AHDS35 0108)
Комплект закладных пластин (арт. AD-100KIT, 2 комп.)
Комплект закладных пластин (арт. AD-100KIT, 2 комп.)

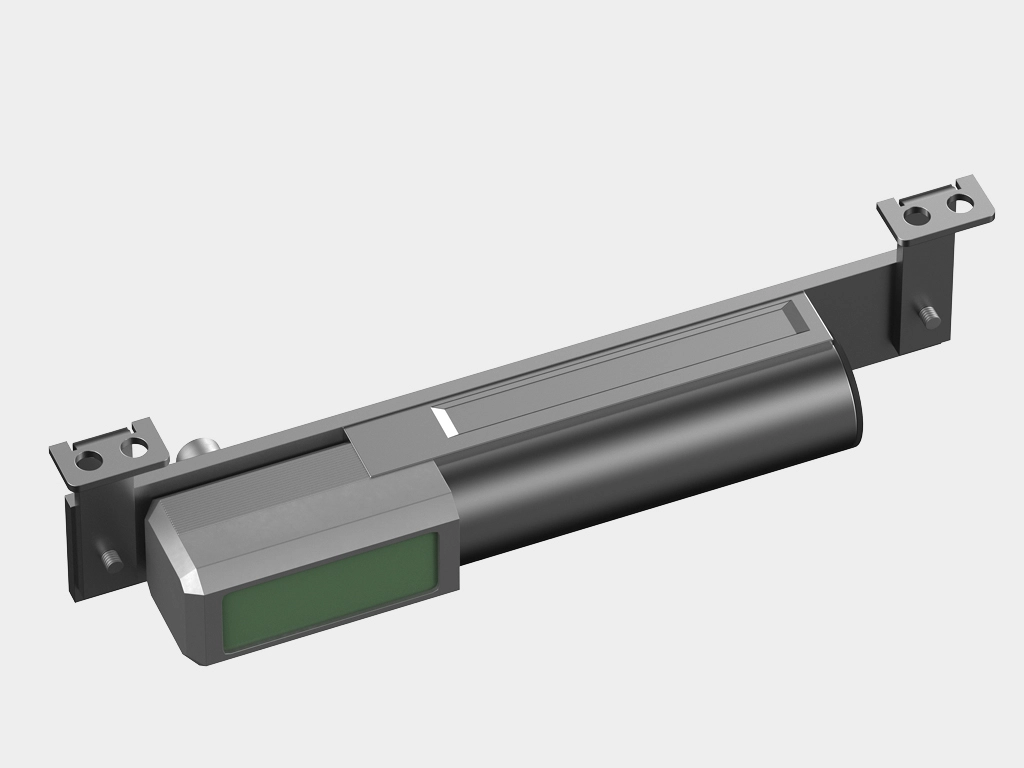

AD-07SP-TEL — комплект электрозамка для телескопических дверей (без расцепителя) обеспечивает надeжную защиту от несанкционированного проникновения
AD-07SP-TEL — комплект электрозамка для телескопических дверей (без расцепителя) обеспечивает надeжную защиту от несанкционированного проникновения
AD-27 — аккумулятoрная батарея (емкость 2,0 Аh) обеспечивает бесперебойную работу двери без внешнего питания в течение 15–30 минут (170 циклов)
AD-27 — аккумулятoрная батарея (емкость 2,0 Аh) обеспечивает бесперебойную работу двери без внешнего питания в течение 15–30 минут (170 циклов)
AD-30 — беспроводная (локтевая) кнопка PUSH. Используется для ручного контактного управления дверью вместо датчика движения (открывание двери путем нажатия на кнопку)
AD-30 — беспроводная (локтевая) кнопка PUSH. Используется для ручного контактного управления дверью вместо датчика движения (открывание двери путем нажатия на кнопку)
AD-31 — бесконтактная инфракрасная кнопка. Используется для ручного бесконтактного управления дверью вместо датчика движения (от 1 до 15 см)
AD-31 — бесконтактная инфракрасная кнопка. Используется для ручного бесконтактного управления дверью вместо датчика движения (от 1 до 15 см)
AD-32 — переключатель режимов работы с ключом (5 режимов). Используется вместо переключателя режимов с дисплеем и обеспечивает ограниченный доступ к управлению дверью
AD-32 — переключатель режимов работы с ключом (5 режимов). Используется вместо переключателя режимов с дисплеем и обеспечивает ограниченный доступ к управлению дверью
AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку безопасности в проеме
AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку безопасности в проеме
AD-09 — комплект фотоэлементов, обеспечивающий безопасность в проеме двери
AD-09 — комплект фотоэлементов, обеспечивающий безопасность в проеме двери
Конструкция
  1. Профиль cтворки вертикальный
  2. Профиль cтворки горизонтальный
  3. Штапик
  4. Заполнение 8, 9 мм (со штапиком) или 24 мм (без штапика)
  5. Уплотнитель внутренний
  6. Уплотнитель внешний
  7. Уплотнитель центральный
Подготовка объекта

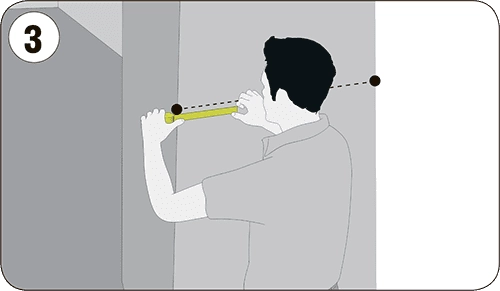

  1. Параметры проема:
    Н — высота проема (расстояние от чистого пола до верха проема);

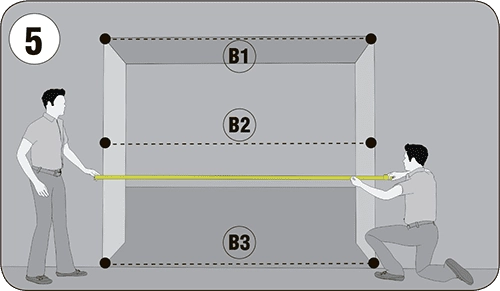

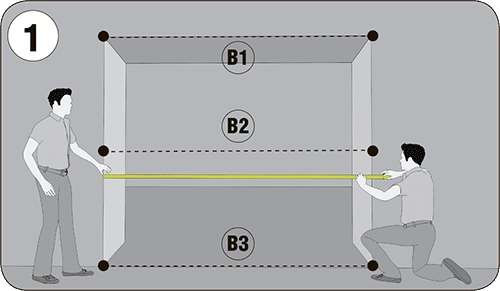

    В — ширина проема (расстояние от левого края до правого края проема);

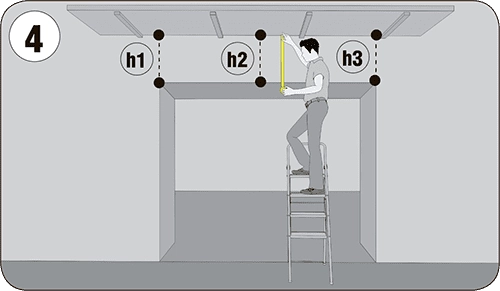

    h — высота притолоки (расстояние от верха проема до потолка).
    Замер притолоки, проема по ширине и высоте выполняется минимум в двух местах. За итоговый размер всегда принимается наименьшая величина.
  2. Для кaчественного монтажа конструкции и для ее надежного функционирования в дальнейшем, необходимо осуществить подготовку проема помещения. Существуют определенные требования к чистоте проема:
    Проем должен иметь прямоугольную форму.
    Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
    Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м.
    Вертикальная и горизонтальная поверхности должны быть ровными с отклонением до 1 мм на 1 м.
    Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения.
    Притолока и боковые пристенки должны быть в одной плоскости.
    Обрамление проема должно быть в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.
Монтаж
КАК ЗАМЕРИТЬ ПРОЕМ?
Внимание! Все замеры проводятся в трех разных точках.  Замерьте  ширину  проема  (B)  и  запишите  максимальное  значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола.  Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближай- шего  препятствия  (труба,  короб,  стена  и  др.).  Запишите  минимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на  это внимание инженера. Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
Внимание! Все замеры проводятся в трех разных точках.  Замерьте  ширину  проема  (B)  и  запишите  максимальное  значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола.  Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
ОФОРМИТЬ ЗАКАЗ в Тюмени
Менеджеры компании ответят на все
вопросы по телефону:
